在工业冷却及空调制冷系统中,冷却水泵与冷冻水泵是保障设备稳定运行的核心组件。传统水泵系统多采用工频驱动,存在能耗高、调节精度低、设备磨损快等问题,尤其在负载波动时易引发供水不足或压力失衡,导致系统停机风险。
南京某大型制造企业为优化生产工艺、提升系统运行效率,明确提出以下需求:
1.性能稳定性:确保水泵在0-100%负载范围内持续稳定运行,避免因压力波动导致缺水;
2.节能需求:降低水泵电机能耗,提升系统整体能效;
3.智能调控:实现流量与压力的精准匹配,适应工艺参数动态变化。
二
解决方案

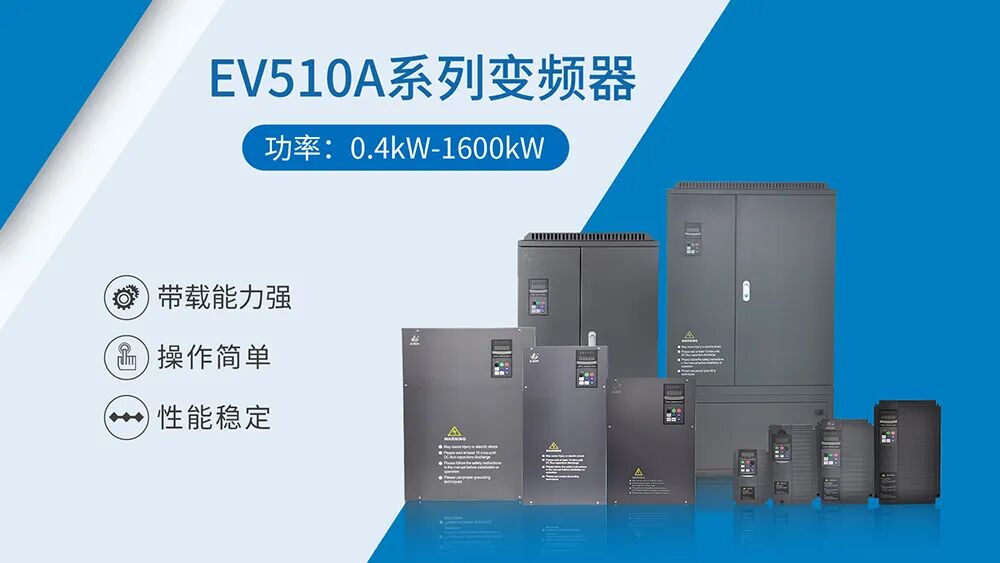

南京欧陆电气股份有限公司自主研发的EV510A系列75kW高性能电流矢量变频器,凭借成熟的矢量控制技术与高可靠性设计,成为该项目的核心驱动设备,能够精准匹配水泵运行的实际需求。
1.技术核心:矢量控制实现精准调控宏源证券
EV510A系列采用无速度传感器矢量控制(SVC)技术,通过分解电机定子电流为磁通分量(D轴)与转矩分量(Q轴),实现电机磁通与转矩的独立控制。这一技术使水泵电机在低频(0.5Hz)时仍可输出150%额定转矩,确保启动平稳且负载突变时快速响应,有效避免因压力不足导致的缺水问题。
2.关键功能保障系统稳定
动态转矩补偿:内置转差补偿增益(P2-06参数),自动修正负载变化引起的转速偏差,确保压力恒定;
宽电压工作范围:支持352V-418V输入电压,适应电网波动,避免欠压/过压停机;
多重保护机制:集成过流、过载、过热、缺相保护,实时监测电机运行状态,延长设备寿命。
3.节能与效率优化
通过变频器调节电机转速,使水泵流量与实际需求匹配,避免“大马拉小车”现象。据实测数据,系统节能率达30%以上。
三 宏源证券
应用效果与工艺价值
1
稳定供水,消除缺水风险
EV510A系列变频器通过PID闭环控制,结合远传压力表实时反馈水位信号,自动调节水泵转速。例如,当设定水箱水位为150mm时,系统可快速响应出水量变化,将液位波动控制在±2mm以内,彻底杜绝缺水隐患。
2
工艺适配性与扩展性
灵活通信接口:标配RS485串行通讯,兼容MODBUS-RTU协议,可接入DCS或PLC系统,实现远程监控与参数调整。
3
维护成本降低
变频器平滑的启停特性减少了水泵的机械冲击,轴承与密封件寿命延长50%以上。同时,故障自诊断功能(如过载报警、参数异常提示)大幅缩短维修时间。
四
客户评价与行业认可
该项目实施后,客户反馈:“EV510A系列变频器运行一年来未出现任何停机故障,供水稳定性显著提升,能耗数据符合预期。”目前,该解决方案已在化工、冶金、数据中心等行业的多类水泵系统中得到应用,凭借稳定的性能和实用的功能获得了用户的认可。
五

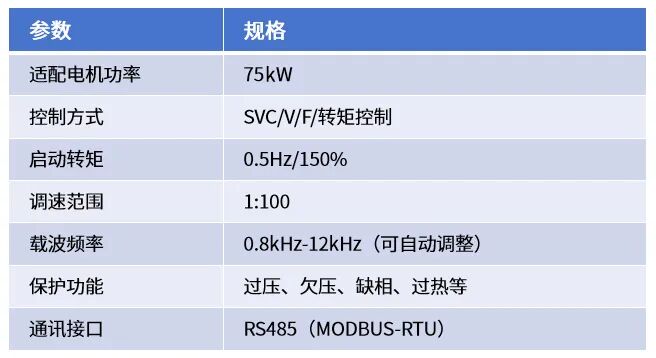

技术参数速览(75kW机型)
南京欧陆电气始终以“技术创新为核心,合作共赢为理念,用户满意为目标”,持续为国内外经销商、代理商、配套商提供高品质的变频器产品与全方位的支持服务,同时为终端用户打造稳定、节能、智能的驱动解决方案,携手共创工业自动化领域的美好未来。
